GERANDO UM KML A PARTIR DA CERTIFICACAO SIGEF

KML é um formato de arquivo capaz de desenhar um polígono no Google Earth ou no Google Maps. Esse arquivo vai conter as informações de geolocalização desse polígono, por coordenadas, de modo que a localização do imóvel no globo terrestre seja bastante precisa.

Para gerarmos o arquivo KML de um imóvel georreferenciado podemos usar o memorial descritivo em PDF, se tiver sido fornecido pelo engenheiro, ou fazer o seu download direto do SIGEF. Se você não sabe como fazer o download do memorial descritivo, veja nosso tutorial

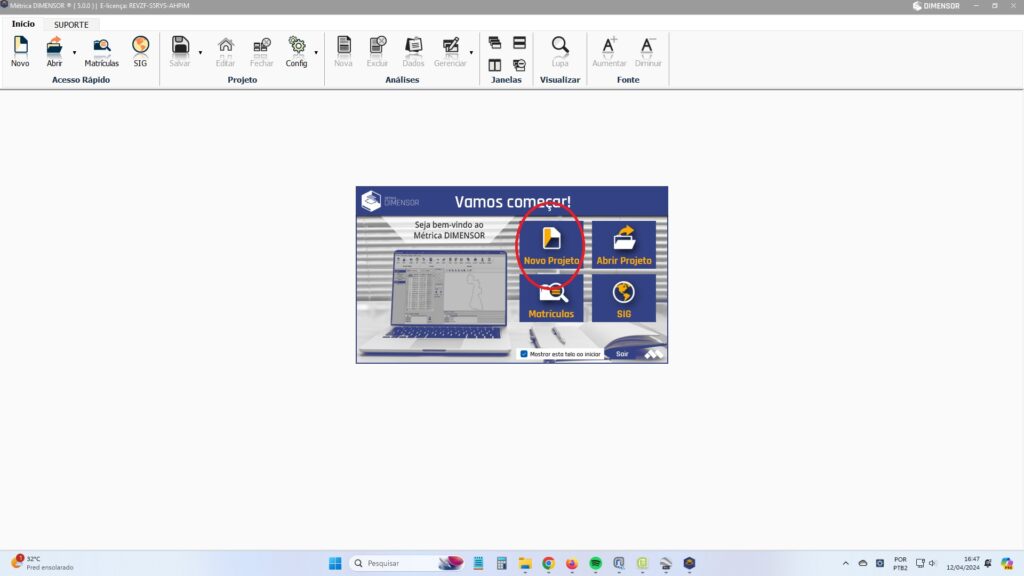

Abra o Métrica Dimensor e selecione a opção “Novo Projeto”.

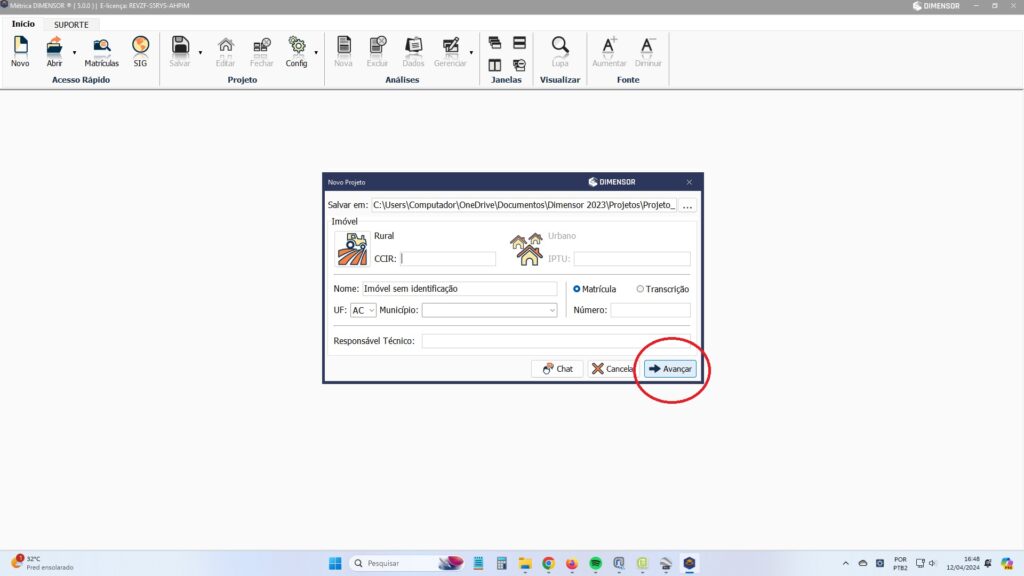

Você pode lançar no Dimensor as informações do imóvel, se quiser, mas não é obrigatório. Eu não preencho nada, só clico em “avançar”.

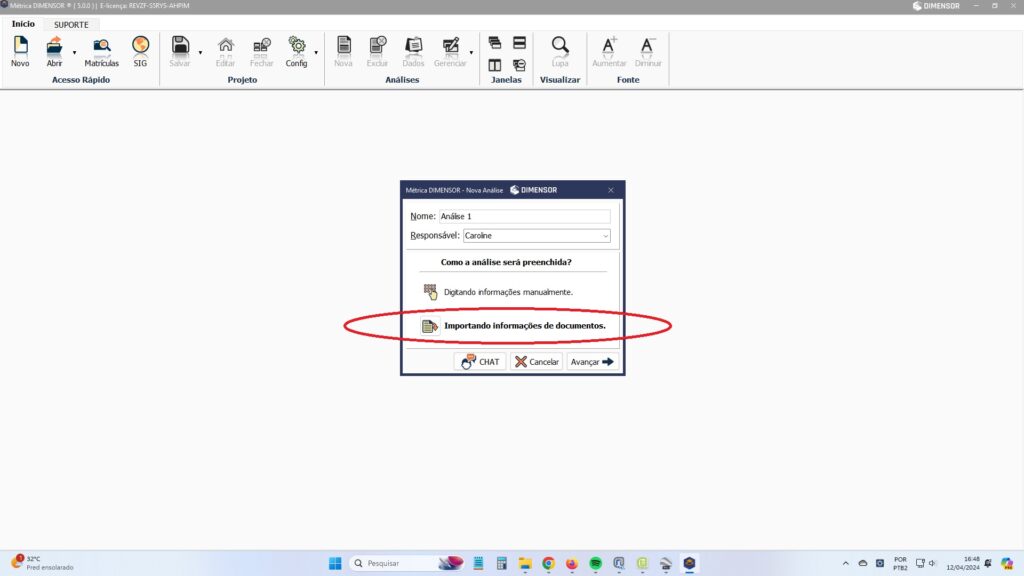

Na tela seguinte é possível escolher se vamos digitar todas as informações manualmente ou importar de algum documento. Como fizemos o download do PDF no SIGEF, vamos selecionar a segunda opção. A primeira opção é a que usaremos para gerar polígonos a partir das descrições antigas contidas nas matrículas, mas é assunto para outro tutorial.

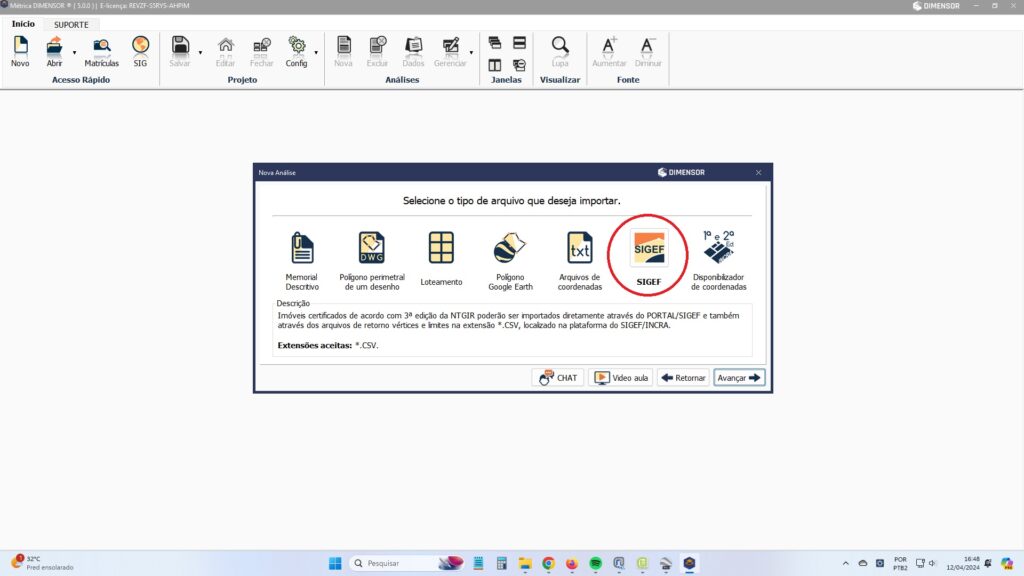

Escolha a opção SIGEF e clique em “avançar”.

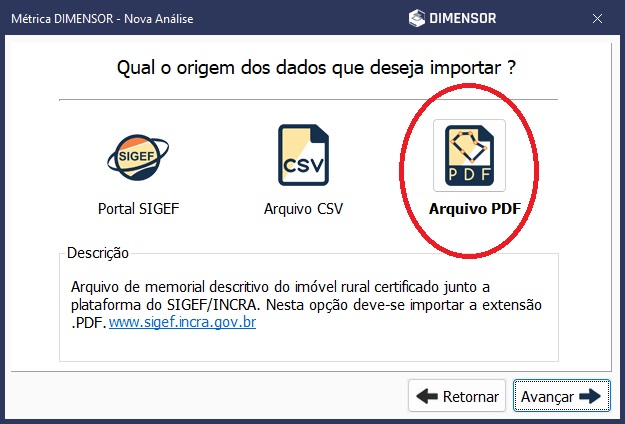

Abrirá uma nova tela, selecione a opção “Arquivo PDF”.

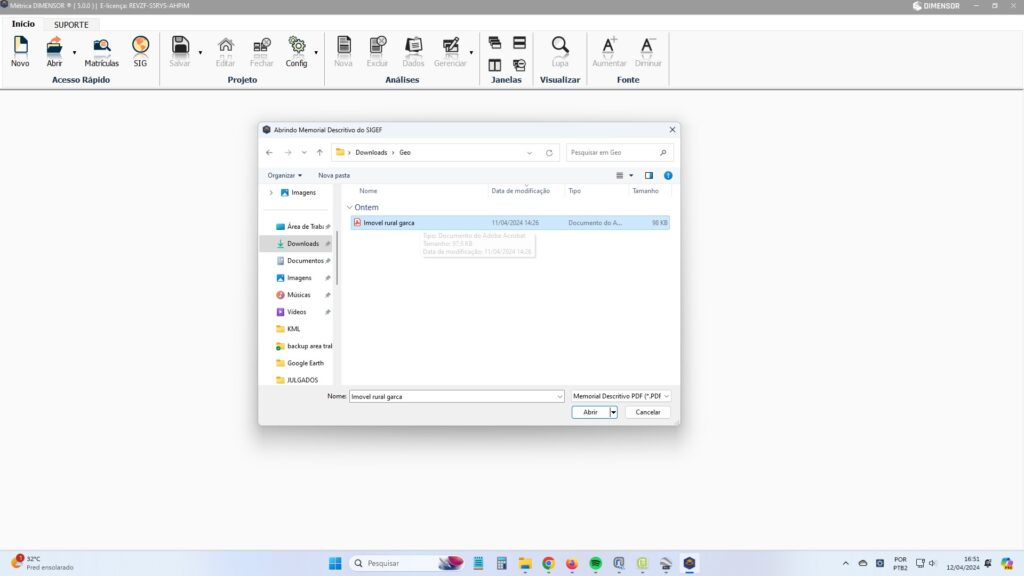

Vai se abrir uma caixa de seleção de arquivo, localize a pasta correta e marque o arquivo PDF que você baixou do SIGEF.

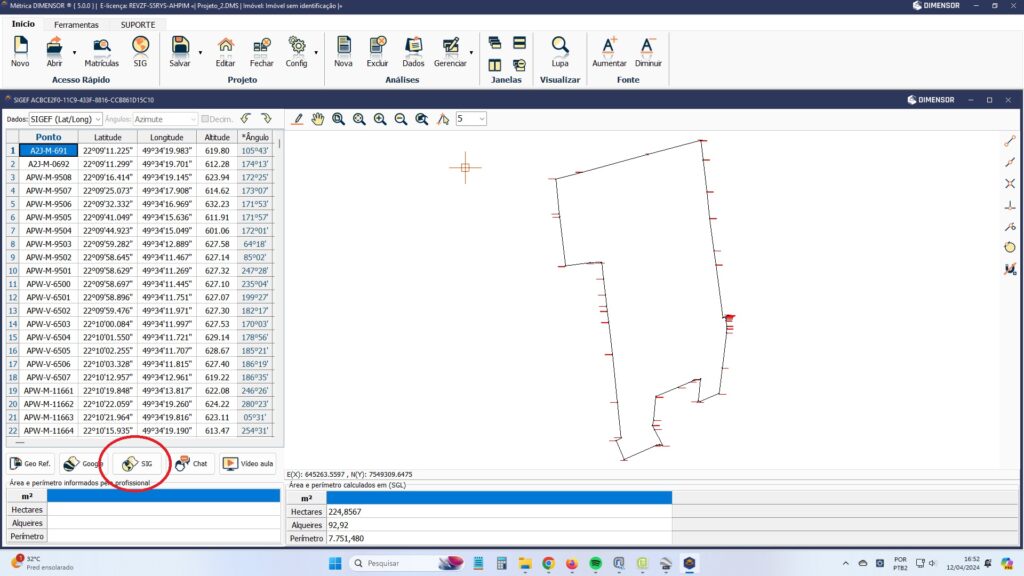

Então, o Dimensor vai abrir uma tela onde, à esquerda, fica a tabela de coordenadas, azimutes e distâncias e, à direita, é gerado o croqui com o polígono do imóvel. Não modifique nenhuma informação, apenas clique em “Análise”.

Terminada a análise surgirão alguns botões que permitem exportar o polígono, tanto a opção Google, quando SIG, funcionam, mas usaremos esta última.

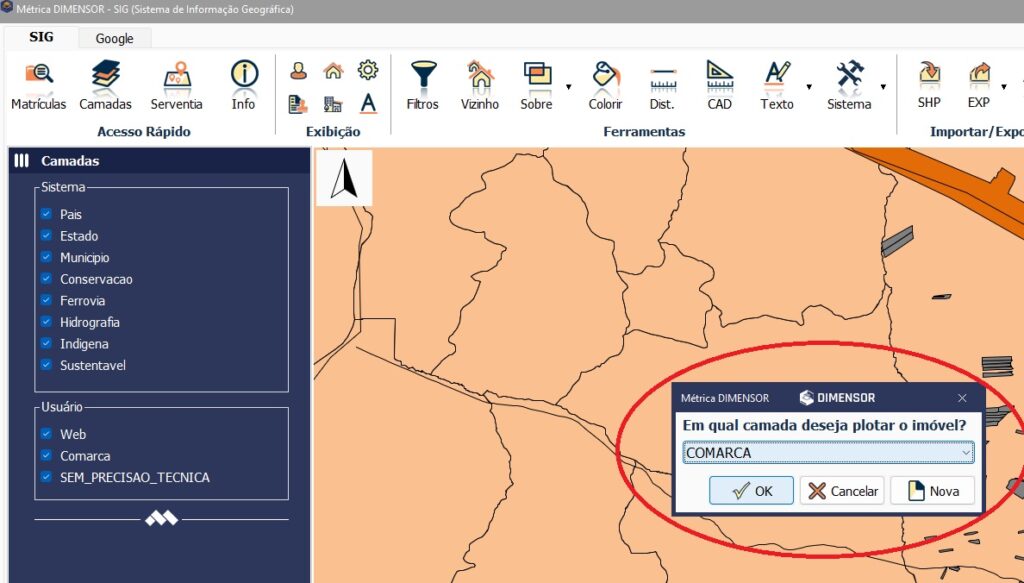

Ao abrir o SIG é perguntado em qual camadas queremos trabalhar. É possível criar outras camadas, com fins específicos, mas por praticidade vamos escolher a opção “COMARCA”.

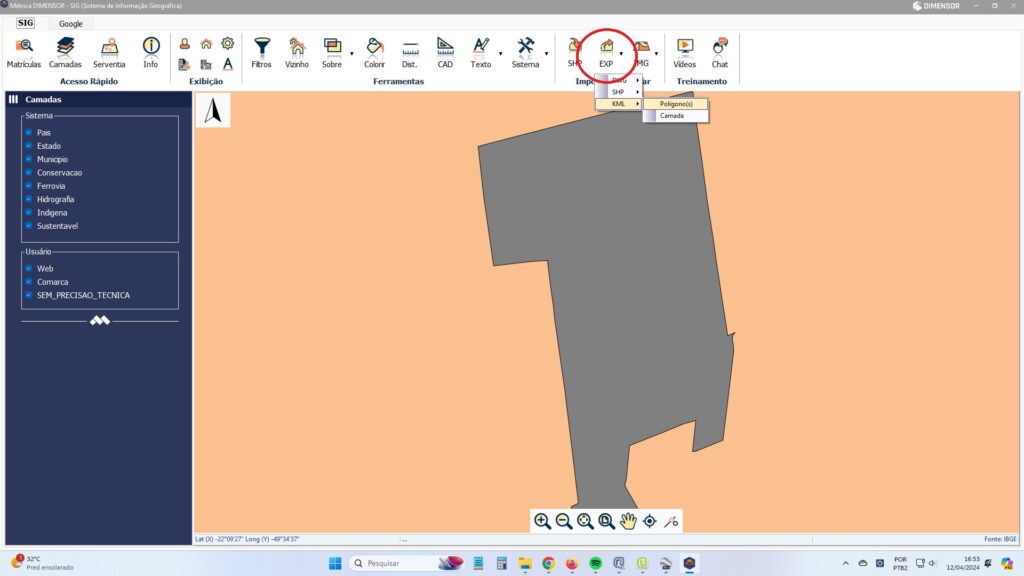

O polígono do imóvel será desenhado na camada comarca e aparecerá em primeiro plano. Aí precisamos exportar esse polígono no formato desejado, que é o KML. Para isso vá até o menu EXP (Exportar), depois em KML > POLÍGONO.

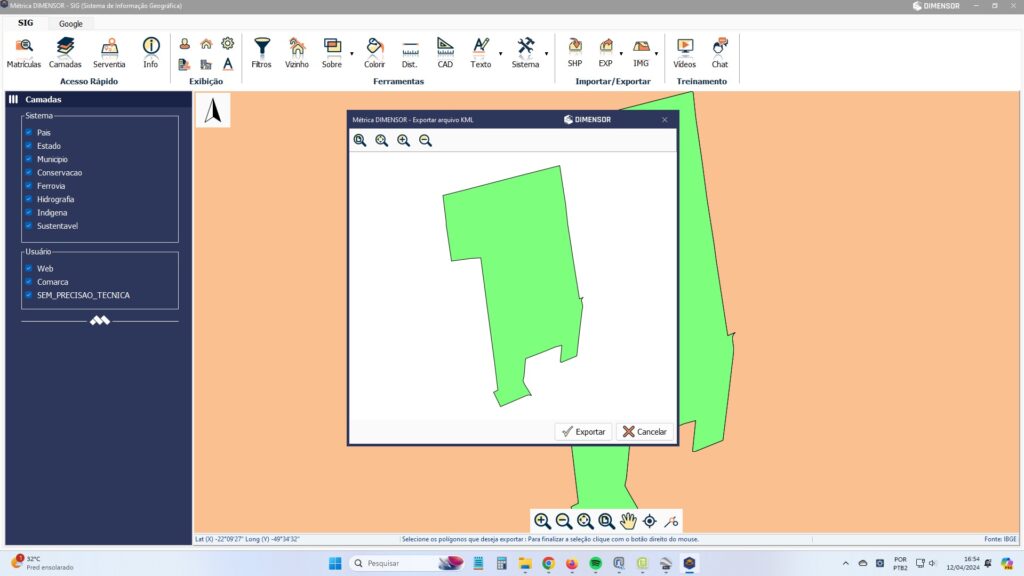

Clique com o botão ESQUERDO do mouse sobre o imóvel, para selecioná-lo, isso fará com que o polígono mude de cor, clique novamente, mas agora com o botão DIREITO. Abrirá uma nova janela com o desenho do imóvel, clique em EXPORTAR.

Salve o arquivo com o nome desejado. Eu sugiro sempre salvar com o número da matrícula.

O Dimensor vai perguntar se quer abrir o arquivo no Google Earth. Trataremos disso em outro post. Por hora conseguimos o desejado, que era gerar o arquivo KML a partir de uma certificação SIGEF.
